Einweglager

Das Einweglager ist eine Art Wälzlager , das in der Metallhülse viele Rollen, Nadeln oder Kugeln und die Form des Rollsitzes (Loch) enthält . Damit   dass ein Weg Lager dreht sich frei in einer Richtung und rastet , wenn es in die entgegengesetzte Richtung gedreht. T Hemmschuhs er Rollen zwischen den beiden Elementen tilt leicht in der richtigen Position zu verriegeln und sofort das zweite Element aus Spinn zu stoppen. ("Einbahnstraße" oder "Einbahnstraße" genannt ) .

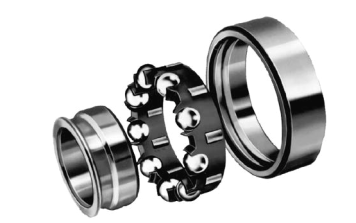

Struktur von CSK Einweglager unten:

CSK Serie eines Einweglager ist ein Klemmkörperfreilauf in eine Kugelreihe 62 integrierten Lager (außer Größen 8 und 40).   Das Lager ist abgestützt, fettgeschmiert und gegen Staub geschützt, der größer als 0,012 "(0,3 mm) Durchmesser ist.   empfohlen vor allem, wenn die Arbeitstemperatur 122 ° F (50 ° C) übersteigt.   Die CSK - Typ ein Weg Lager sind fettgeschmiert und abgedichtet gegen groben Schmutz. Die 2RS-Typen sind mit einer integrierten Gummilippendichtung für besseren Schmutz- und Feuchtigkeitsschutz ausgestattet, sie sind etwas breiter für die Dichtungen.

ANWENDUNGEN:

Eine Möglichkeit , Lager verwendet gefederte Hemmschuhs Rollen, die ein Element erlauben , um die anderen zu freilaufen , bis die Richtung umgekehrt wird. Es wird oft in der automatischen Schaltgetriebes eines Kraftfahrzeugs verwendet.   ebenfalls   in verschiedenen Arten von   Motorrad- und Hebezeuganwendungen , und ein Einweglager wird manchmal als eine Rückhaltevorrichtung in bestimmten Arten von Fördersystemen verwendet.

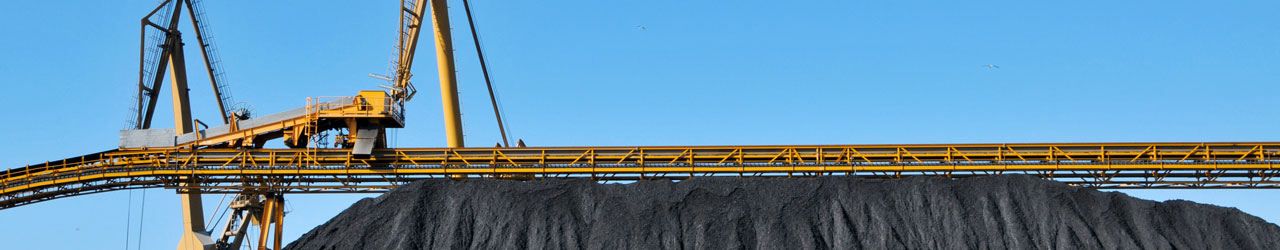

Auch bei Schrägförderern kommt O ne Way bearing als Rücklaufsperre zum Einsatz. Beladene Förderer, die in einer geneigten Position arbeiten, versuchen häufig, rückwärts zu fahren, wenn der Antriebsmechanismus angehalten wird. In dieser Anwendung ist das äußere Element mittels einer Drehmomentstütze an dem Förderer befestigt. Das innere Element der Kupplung dreht sich dann frei mit der Vorwärtsbewegung des Förderers. Wenn der Förderer versucht, rückwärts zu laufen, sind die Klemmrollen eingerückt und die Bewegung wird angehalten.

TYPEN:

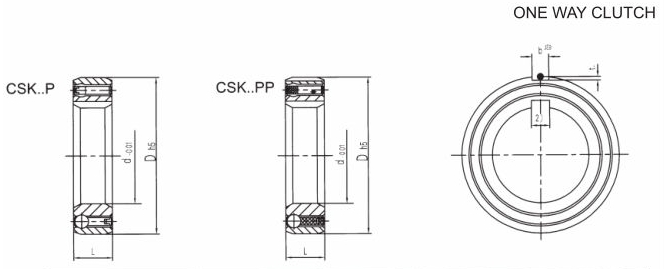

Zusätzlich zum grundlegenden CSK-Modell . Typ CSK..P verfügt über eine Keilnut am Innenring.

CSK..PP verfügt über eine Keilnut sowohl am inneren als auch am äußeren Lauf.

CSK..2RS

CSK. .2RS Einweg- Kupplungen sind .197 "(5 mm) breiter als ein Standardlager der Serie 62, da sie mit Lippendichtungen zum Waschen ausgestattet sind   Down-Anwendungen.

CSK..P

CSK. .P hat die gleiche Konstruktion und die gleichen Außenabmessungen wie der Typ CSK, hat aber am Innenring eine Keilnut.

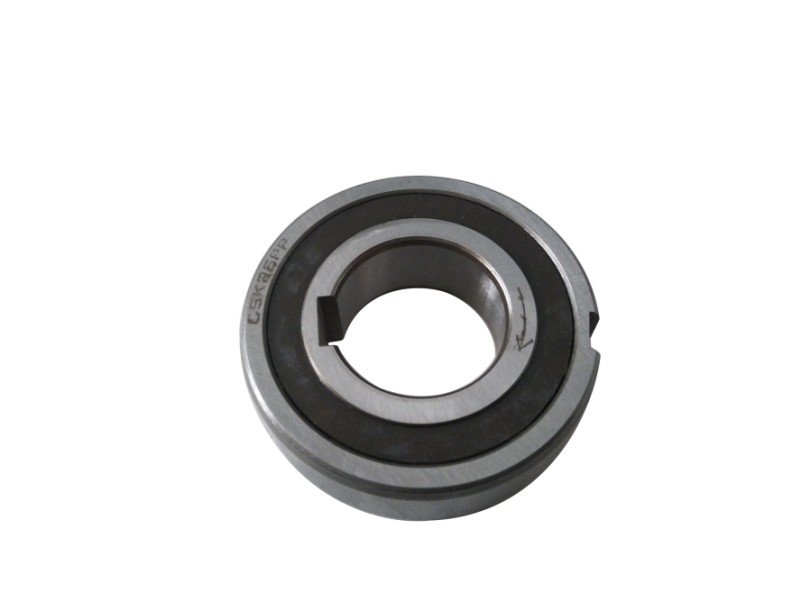

CSK..PP

CSK. .PP verfügt über eine Keilnut an der Innen- und Außenschale.

Installation eines Einweglagers

Um zu verhindern, dass Innenring und Außenring während der Rücklaufsperre verrutschen, müssen diese mit einem festen Presssitz montiert werden.

Bitte benutzen Sie eine Dornpresse oder hydraulische Presse, die einen gleichmäßigen Druck ausübt. Verwenden Sie niemals einen Hammer oder ein anderes Werkzeug, das Stampfen erfordert, um die Kupplung in ihr Gehäuse zu treiben.   Gehäuse wird in Pfeilrichtung gegenüber der Welle gedreht und LOCK-Markierung auf den Becher geprägt.
