Pendelrollenlager

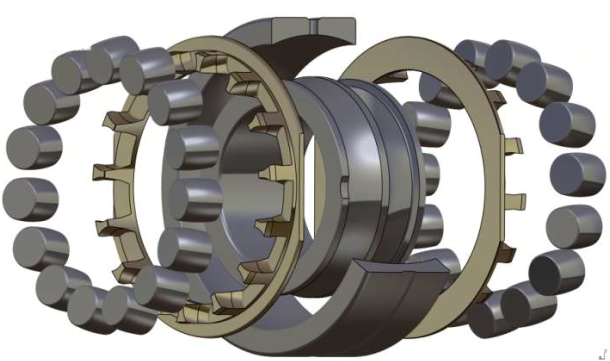

Pendelrollenlager haben zwei Reihen von tonnenförmigen symmetrischen Rollen, bezogen auf das Adjektiv "sphärisch". typischerweise in einem Messing- oder Stahlkäfig gehalten , ohne festen Mittelblock gemeinsame gekugelte Außenringlaufbahn und zwei Innenring in einem Winkel geneigt Laufbahn zur Lagerachse Folglich, Pendelrollenlager sind selbstausrichtend und unempfindlich gegenüber Fehlausrichtung der Welle relativ zum Gehäuse, Der Mittelpunkt der Kugel in der Außenringlaufbahn liegt an der Wälzlagerachse . modifizierter Linienkontakt zwischen Rollen und Innen- und Außenring, um maximale Belastbarkeit zu erreichen. hauptsächlich radiale Belastung tragen.

Da das Gleiten nicht in den Kontakten zwischen dem Käfig und anderen Lagerteilen beseitigt werden kann, ist der Käfig selbst die erste Komponente, die beeinträchtigt wird, wenn die Schmierung unzureichend wird.   Die Messingkäfige sind mit Stahlkäfig-Pendelrollenlagern ausgestattet und haben eine viel höhere Beständigkeit gegen Verkleben. Aus diesem Grund ermöglichen sie auch unter schwierigen Bedingungen, wenn die Schmierung nicht ausreicht, Lager, um die nominelle Lebensdauer zu erreichen.

FEATURE:

Die Konstruktion des Pendelrollenlagers ermöglicht es, dass die Rollenreihen im Wälzlager mit unterschiedlichen Geschwindigkeiten laufen, wodurch das Lager hohe lineare Abweichungen aufnehmen kann. Pendelrollenlager haben eine hohe radiale Belastbarkeit, die besonders für Arbeiten unter hoher Belastung, hoher Stoß- oder Vibrationsbelastung und fehlausgerichteten Lasten geeignet ist, aber keine reine Axialbelastung erbringen kann.

TYPEN:

Aufgrund der Kundenanforderungen kann XKTE verschiedene Konstruktionen von Pendelrollenlagern anbieten, wie z. B. Stahlblechrahmen (C-Typ), Messing-Massivkäfig (CA-Typ / M-Typ)

CC, CA Pendelrollenlager sind spezielle Lager, weil der Energieverbrauch solcher Lager relativ gering ist, nur die Zähigkeit mehr Vorteile bietet. CA, CC kann Pendelrollenlager arbeiten frei in Maschinen mit hoher Geschwindigkeit sowie eine hohe Steifigkeit mit geringer Reibung Präzisionsarbeit in der beliebten, aber auch eine hohe Tragfähigkeit durch die Mehrheit der Nutzer so sehr liebte.

Sowohl die dynamische Tragzahl als auch die Bemessungsgleichheit enthalten keinen Unterschied in Bezug auf Käfigkonstruktion und -material (Messing oder Stahl).

CC Pendelrollenlager, die mit Stahlkäfigen ausgestattet sind und unter schlechten Schmierbedingungen arbeiten, können zu Verschleiß und Verschmierung führen. Die harten Stahlverunreinigungen, die auftreten können, sowie die Vertiefungen, die sich auf Laufbahnen und Wälzkörpern bilden können, dienen als Orte für Oberflächenermüdung

Messingkäfige haben eine viel höhere Beständigkeit gegen Verkleben und aus diesem Grund ermöglichen sie, selbst unter rauen Bedingungen, wenn die Schmierung nicht ausreichend ist, die Lebensdauer der Lager zu erreichen.

Einige Pendelrollenlager-Varianten können in ihrem Design perforierte äußere Ring- und Ölnut-Merkmale aufweisen, um eine leichtere Schmierung zu erleichtern und ihre Langlebigkeit weiter zu verlängern. mit dem Suffix W33 oder H.

ANWENDUNG:

Pendelrollenlager sind mit schweren Rollen und Käfigen erhältlich, die für extrem anspruchsvolle Anwendungen wie Vibrationssiebe geeignet sind. Mining Conveyor Machine und Bergbau Bulk Conveyor Riemenscheibe. In dieser aggressiven Betriebsumgebung ist das Pendelrollenlager der einzige Typ, der eine akzeptable Lebensdauer bietet. haben im Allgemeinen eine längere Lebensdauer als andere Lagertypen.

Hauptmodelle:

Pendelrollenlager

Serie 222 .., 223 .., 230 .., 231 .., 232 .., 239 .. 240 .., 241 .., CA / CC / W33
