Rücklaufrolle

Rücklaufrollen unterstützen das Band während des Rücklaufs und erfüllen die CEMA- oder ISO-Lastanforderungen. Die Umlenkrollen, die das Gewicht des leeren Bandes auf der Rücklaufseite oder der unteren Seite des Bandförderers tragen, sind meist Einzelrollen-Gerade-Umlenkrollen. Die Masse des Rückführbandes ist die einzige Last, die die Rückführrollen tragen müssen. Daher sind die Umlenkrollensätze um das Zwei- bis Dreifache der Teilung ihrer äquivalenten trägerseitigen Umlenkrollensätze beabstandet. Rückführrollensätze haben aus ähnlichen Gründen normalerweise eine oder zwei Rollen pro Rollensatz.

wir schauen unter das Förderbett, wir werden eine andere Reihe von Änderungen finden. Dieser Bereich wird als Fördererrücklauf bezeichnet, da der Förderer für eine weitere Erzladung zurückkehrt. Die Idler werden hier Return-Idler genannt.

Rücklaufrollen unterstützen das Band während des Rücklaufs und erfüllen die CEMA- oder ISO-Lastanforderungen. Die Umlenkrollen, die das Gewicht des leeren Bandes auf der Rücklaufseite oder der unteren Seite des Bandförderers tragen, sind meist Einzelrollen-Gerade-Umlenkrollen. Die Masse des Rückführbandes ist die einzige Last, die die Rückführrollen tragen müssen. Daher sind die Umlenkrollensätze um das Zwei- bis Dreifache der Teilung ihrer äquivalenten trägerseitigen Umlenkrollensätze beabstandet. Rückführrollensätze haben aus ähnlichen Gründen normalerweise eine oder zwei Rollen pro Rollensatz.

wir schauen unter das Förderbett, wir werden eine andere Reihe von Änderungen finden. Dieser Bereich wird als Fördererrücklauf bezeichnet, da der Förderer für eine weitere Erzladung zurückkehrt. Die Idler werden hier Return-Idler genannt.

Flache Umlenkrollen umfassen 1 oder 2 Rollen, wobei das 1-Rollen-Design vorherrschend ist. Im Fall einer einzelnen flachen Rückführungsleitrolle kann die Führungsrolle an zwei Halterungen angebracht sein, die an jeder Seite der Fördererstützstruktur befestigt sind, wenn sie benachbart gesehen werden.

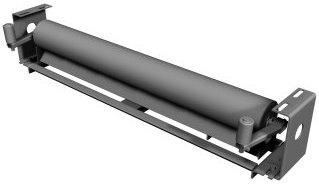

Flache Rückläufer

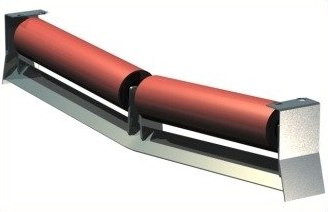

Wenn Rückführungsrollensätze zwei Rollen umfassen, ist ein Stützrahmen erforderlich, der das Führungsrollenpaar trägt und die Rollen an dem Förderrahmen befestigt. Diese 2-Rollen-Konstruktion bildet das Rückführband zu einer "V" -Mulde, und diese Rückführrollensätze werden als "V" -Rücklaufrollen bezeichnet.

Zusätzlich zu den festen Grundrahmen für Umlenkrollen sind auch Girlanden-Umlenktrommeln erhältlich, die, wie ihre entsprechenden Tragrollen, toleranter gegenüber einer Fehlausrichtung der Förderstruktur sind.

Größe der Walze: 63,5, 76,1, 88,9, 101,6, 108, 114,3, 127, 133, 139,7, 152,4, 168,3, 193,7 (cm)
