Förderband-Komponenten

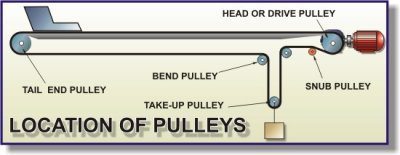

Förderbänder werden auf Förderbändern verwendet, um das Band durch die Förderstruktur zu tragen und abzulenken. Förderriemenscheiben stellen auch einen Mechanismus bereit, durch den das Förderband so trainiert werden kann, dass es entlang der Förderrollen läuft. Im Allgemeinen sind Riemenscheiben an den Enden der Förderstruktur und an der Aufwickelanordnung angeordnet. Riemenscheiben werden verwendet, um die Antriebskraft in das Förderband zu übertragen und werden als solche den dynamischen Riemenspannungskräften in einem Förderer ausgesetzt.

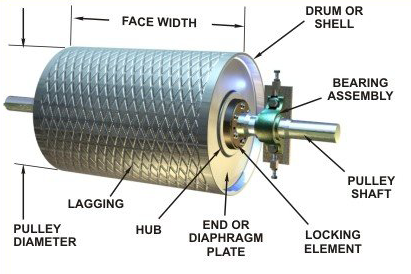

Förderband-Komponenten:

Trommel oder Schale : Die Trommel ist der Teil der Scheibe, der in direktem Kontakt mit dem Band steht. Die Hülle wird entweder aus einem gewalzten Stahlblech oder aus einem hohlen Stahlrohr hergestellt.

Blendenplatten: Die Membran oder Endplatten der Scheibe sind kreisförmige Scheiben , die aus dickem Stahlblech gefertigt sind und die sich in die Schale an beiden Enden verschweißt sind, um die Trommel zu stärken.

Die Endplatten sind in ihrer Mitte gebohrt, um die Riemenscheibenwelle und die Naben für die Riemenscheibenverriegelungselemente aufzunehmen.

Welle : Die Welle ist so ausgelegt, dass sie alle auftretenden Kräfte vom Riemen und / oder der Antriebseinheit bei minimaler Durchbiegung aufnimmt.   Die Welle ist angeordnet und mit den Naben der Endscheiben mittels eines Verriegelungselements verriegelt. D ie Welle und damit Riemenscheibenwellen werden oft verstärkt.

Verriegelungselemente : Hierbei handelt es sich um hochpräzise gefertigte Artikel, die über die Welle und in die Riemenscheibennaben eingepasst werden. Die Verriegelungselemente befestigen die Riemenscheibe über die Endplatten fest an der Welle.

Naben : Die Naben sind gefertigte und bearbeitete Gehäuse, die in die Endplatten geschweißt werden.

Verzögerung : Es ist manchmal notwendig oder wünschenswert, die Reibung zwischen dem Förderband und der Riemenscheibe zu verbessern, um das Drehmoment zu verbessern, das durch eine Antriebsriemenscheibe übertragen werden kann.   Verbesserte Traktion über eine Rolle unterstützt auch das Training des Gürtels.   In solchen Fällen sind die Oberflächen der Riemenscheibentrommel "verzögert" oder mit einem gummierten Material überzogen.

Lager:   Lager für Förderriemenscheiben sind im Allgemeinen Pendelrollenlager, die aufgrund ihrer radialen und axialen Tragfähigkeit ausgewählt wurden.   Die Lager sind in Bezug auf ihre Laufbahnen selbstausrichtend, was bedeutet, dass die Lager bis zu einem gewissen Grad relativ zu den Wellen- und Stehlagern "fehlausgerichtet" sein können. In der Praxis bedeutet dies, dass das Biegen der Welle unter Lastbedingungen sowie geringfügige Fehlausrichtungen der Riemenscheibenstützstruktur durch das Lager aufgenommen werden können.

ANWENDUNG:

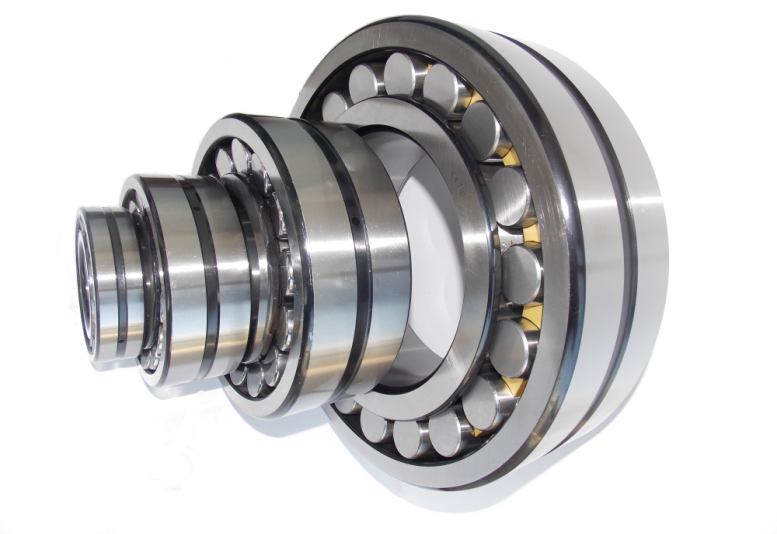

Pendelrollenlager sind mit schweren Rollen und Käfigen erhältlich, die für extrem anspruchsvolle Anwendungen wie Vibrationssiebe geeignet sind. Mining Conveyor Machine und Bergbau Bulk Conveyor Riemenscheibe. In dieser aggressiven Betriebsumgebung ist das Pendelrollenlager der einzige Typ, der eine akzeptable Lebensdauer bietet. haben im Allgemeinen eine längere Lebensdauer als andere Lagertypen.

Hauptmodelle:

Pendelrollenlager

Serie 222 .., 223 .., 230 .., 231 .., 232 .., 239 .. 240 .., 241 .., CA / CC / W33

Um die erste Klasse zu sein, um die beste Qualität zu machen, um die Benutzer zufrieden zu stellen, um die Kunden zu entlasten, sind unsere Unternehmensziele. Willkommen Lager Händler und Förderbandhersteller Kontakt aus der ganzen Welt, und werden Sie unser Partner.
